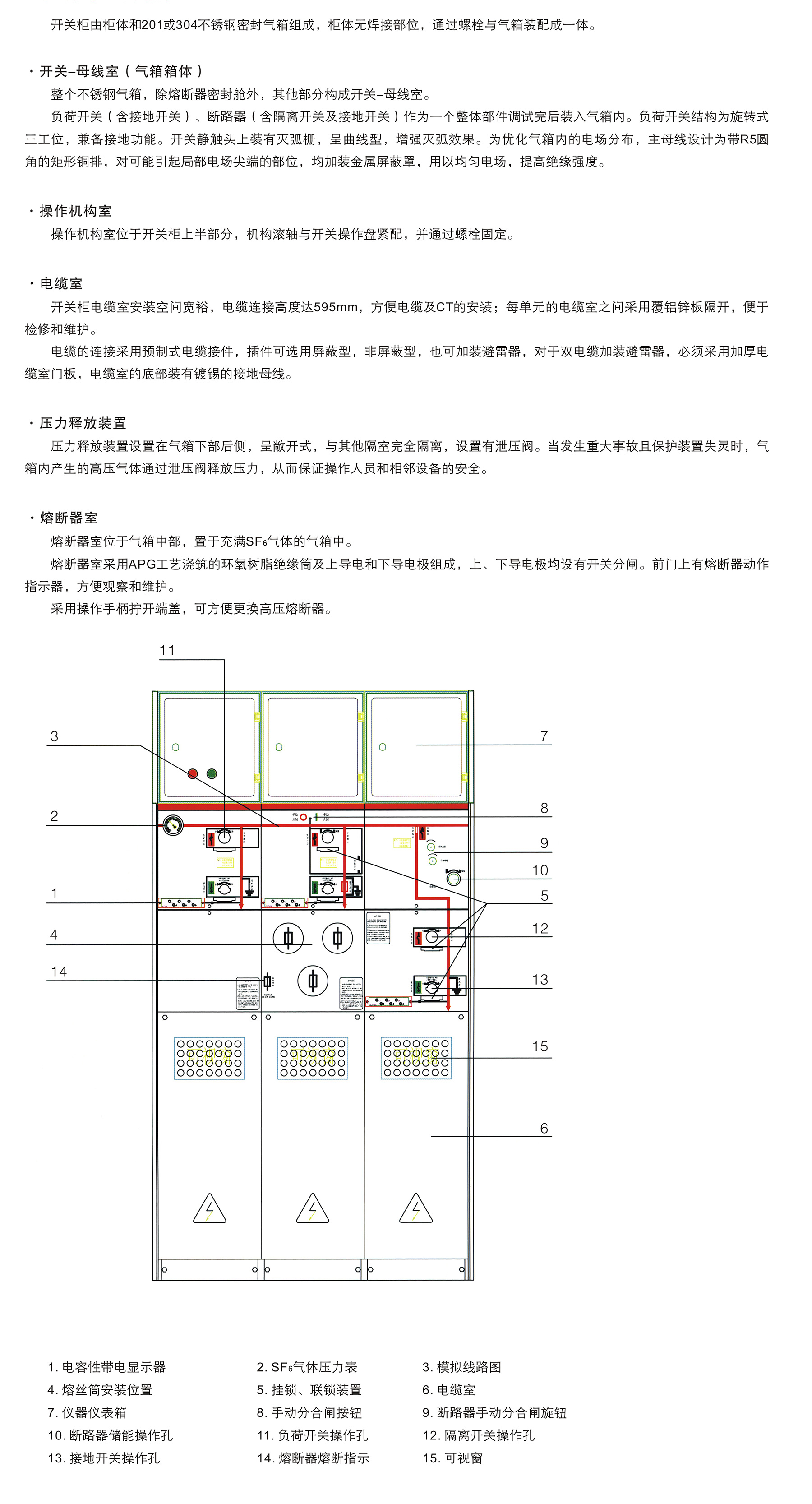

YN-12系列環網柜是一個全密封全絕緣的系統，其所有帶電部件以及開關均封閉在不銹鋼的殼體內，整個開關裝置不受外部環境條件的影響，確保設備運行的可靠性及安全，實現免維護。通過內置母線擴展，可實現任意組合，達到全模塊化；在實現全屏蔽和全絕緣的高可靠性及安全性的同時，節省空間，減少投資；且該系列環網開關設備同時提供自動化解決方案，方便升級為智能型環網柜，為客戶提供智能的供配電方案。

環境溫度    最高溫度+50℃，最低溫度-40℃，最高日平均溫度不超過35℃；

相對濕度日平均值不超過95%，月平均值不超過90%；

風速不超過35m/s;

污穢等級Ⅲ級；

地震烈度 8級；

地面傾斜度不大于3度，海拔高度不超過1000米；

安裝地點安裝在沒有火災，爆炸或者劇烈震動、通風良好、無腐蝕性氣體的場所。

特殊條件：當設備安裝在海拔高度為1000米以上時，需特別注明，以便公司在制造時對SF6壓力進行調整。

如果涉及特殊惡劣條件，請務必向公司咨詢。

GB1984-2003高壓交流斷路器

GB1985-2005高壓交流隔離開關和接地開關

GB3804-2004 3.6kV~40.5kV高壓交流負荷開關（1EC60265) GB16926-2009交流高壓負荷開關熔斷器組合電器(IEC60420)

GB3906-2006 3.6kV~40.5kV交流金屬封閉開關設備和控制設備

GB/T11022-2011高壓開關設備和控制設備標準的共用技術要求(EC60694)

GB/T11023高壓開關設備SF6氣體密封試驗方法 GB4208-2008外殼防護等級(1EC60529)

DL/T 404 3.6kV~40.5kV交流金屬封閉開關設備和控制設備

DL/T728-2000氣體絕緣金屬封閉開關設備訂貨技術導則

Q/CSG10012中國南方電網城市配電網技術導則

國家電網公司物資采購標準-12kV、24kV環網柜通用技術規范

高安全性：所有的帶電部分封閉在SF6氣箱中，實現全密封全絕緣：具備滿足五防要求的機械連鎖，杜絕誤操作的出現；進出線電纜采用全絕緣全密封可觸摸連接方式，最大程度保證人身安全；箱體裝設氣壓監測裝置，實現運行期內氣壓的實時監測；氣箱后下方設有防爆泄壓裝置，通過權威機構的內燃弧試驗。

方案靈活：進出線方式靈活，可實現左、右及下進（出）線；組合方式靈活，所有單元之間可實現任意組合，無限制擴展；采用內置式母線擴展方式，全面滿足使用性、經濟性及美觀要求：設計方案靈活，可滿足用戶現場的要求。

結構緊湊合理：所有單元模塊尺寸一致（計量模塊除外），緊湊的尺寸同時又不影響施工的方便性。

經濟性：免維護；占地小，性價比高；使用壽命超過30年。

應用廣泛：氣箱部分為不銹鋼板經機器人全自動TIG密封焊接，防護等級達到P67,可安裝在潮濕、多沙塵、鹽污、礦山及任何空氣污穢的場所而不必采取特別預防措施。

智能化：可配套提供電動操作裝置、配電自動化終端設備，實現具備“三遙”功能的智能開關設備，滿足智能電網對該類設備的所有要求。

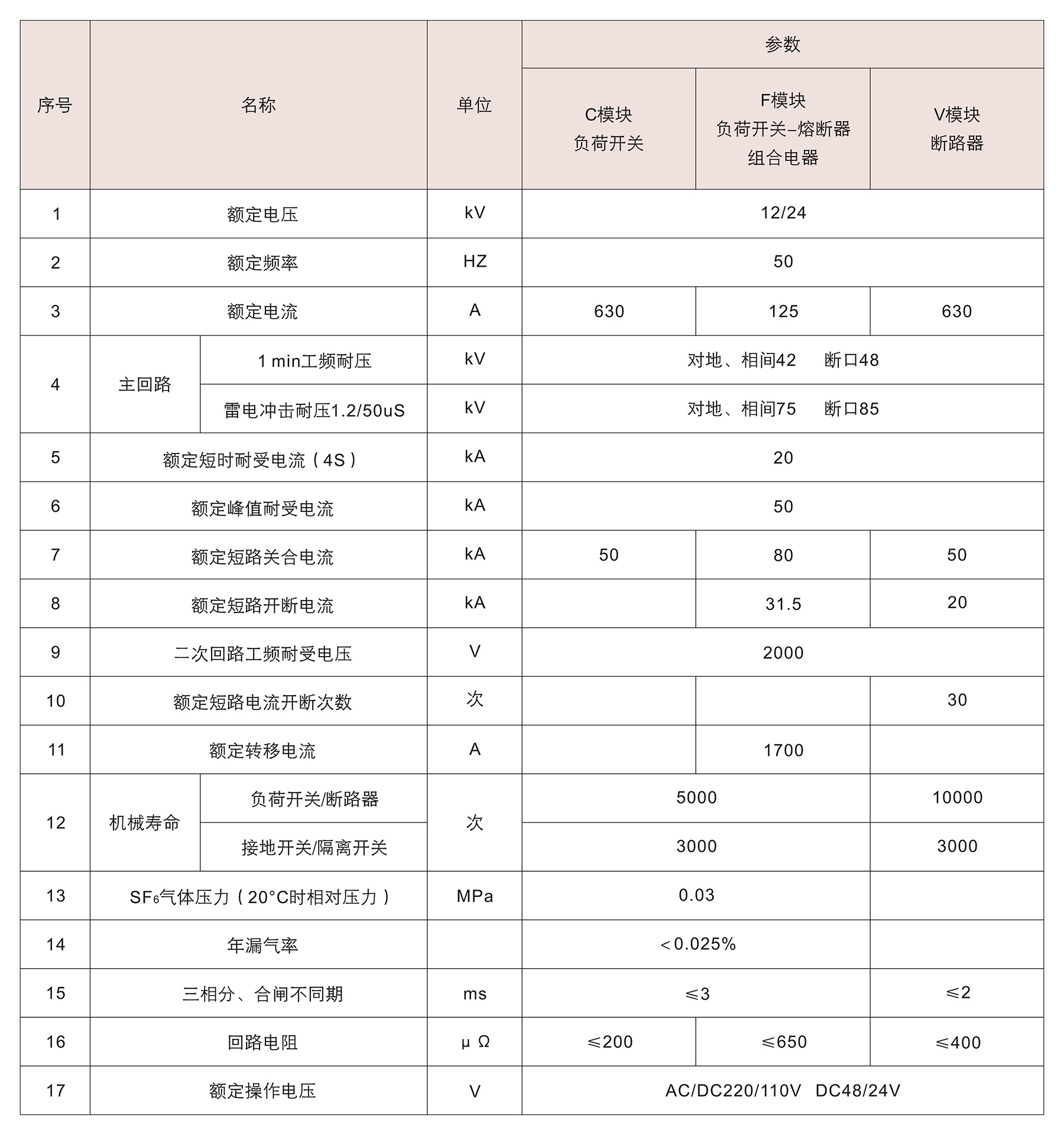

性能指標：

SF6氣體壓力    20℃下絕對壓力為1.4bar

SF6氣體年泄漏率    0.025%/年 SF6

氣箱防護等級    1P67,開關柜外殼防護等級：1P43,SF6氣室不銹鋼厚度3.0mm

電纜套管標準    DIN47636T1

開關柜顏色    RAL7035
